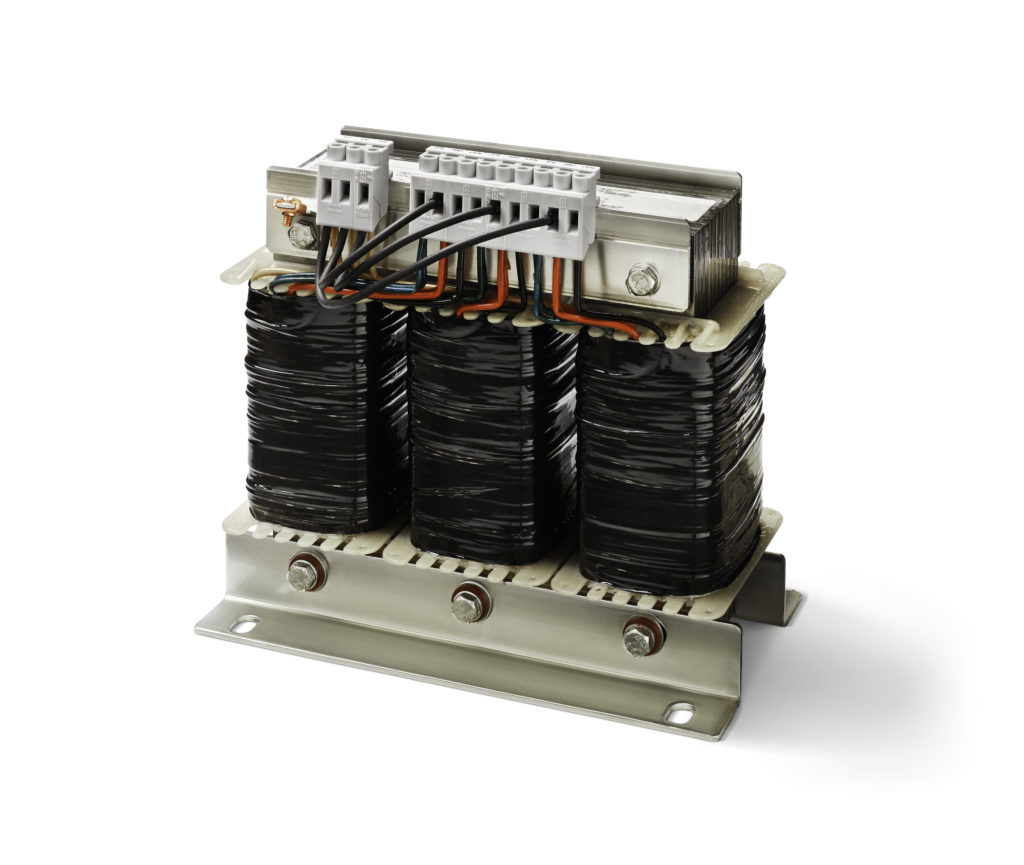

DT – Dreiphasen-Anpassungstransformatoren



Geprüft und gebaut nach

· IEC/EN 61558-2-1 / EN 60076-1
· UL 5085-2
· CSA 22.2 No. 66

Typische Anwendung

· Spannungsanpassung
· Erzeugung von Vierleiternetzen
aus Dreileiternetzen
· Leistungsübertragung

Einsetzbar nach

· IEC/EN 60204-1

Basisausstattung

· getrennte Wicklungen
· Isolierstoffklasse B / F ab 6,3 kVA
· Umgebungstemperatur –25 bis 40 °C
· Klemmenanschluss (<=115 A) · Frequenz 50/60 Hz

Weiteres verfügbares Zubehör

· Gehäuse IP23
· Zusatzanzapfung
· Zusatzwicklung
· Schirmwicklung
· Tropenfeste Ausstattung
· Temperaturüberwachung

Bestellbeispiel

· gewünschter Typ DT0,1
· gewünschte Nenneingangsspannung 1000V
· gewünschte Nennausgangsspannung 12V
· gewünschte Schaltgruppe Dy(n)5

Die korrekte Typenbezeichnung lautet DT0,1(1000/12)Dy(n)5

Größere Leistungen auf Anfrage.

Die eindeutige Artikelnummer zu Ihrer Konfiguration wird von trafomodern im Angebots- bzw. Auftragsfall vergeben.

Technische Anmerkungen

Hinweise:

Schirmwicklung bedeutet eine zusätzliche Abschirmung zwischen Primär- und Sekundärseite.
Bei der Ausführung mit erhöhter Klimafestigkeit wird der Transformator in einem speziellen Isolierlack ausgeführt. In dieser Ausführung kann der Transformator in Gegenden mit hoher Luftfeuchtigkeit eingesetzt werden. Auf Anfrage ist die Ausführung mit verstärkter Isolierung möglich.

  • Bis 6,3 kVA CUR (Industrial Transformers) nach UL-File XPTQ2.E168819 (Transformers, General Purpose – Component) bzw. XPTQ8.E168819 (Transformers, General Purpose Certified for Canada – Component), Baumusterprüfung.
  • Größer 6,3 kVA CUR nach EIS 130 bzw. EIS 155 nach OBJY2.E160829 (Systems, Electrical Insulation – Component) bzw. OBJY8.E160829 (Systems, Electrical Insulation Certified for Canada – Component) Isolierstoffsystem.

Die Typenbezeichnung muss bei der Bestellung um folgende Angaben ergänzt werden:

  • DT0,1(*/*)*
  • 1. Platzhalter ≙ Nenneingangsspannung
  • 2. Platzhalter ≙ Nennausgangsspannung
  • 3. Platzhalter ≙ Schaltgruppe

CAD-Daten

anzeigen

Nennleistung bei
Isolierstoffklasse B 1)
kVA		Nennleistung bei
Isolierstoffklasse F 1)
kVA 		Nenneingangsspannung
V (wählbar) 		Nennausgangsspannung
V (wählbar) 		Typ Cu-Zahl 2)
0,1 50-1000 12-1000 DT0,1(*/*)* 0,45
0,16 50-1000 12-1000 DT0,16(*/*)* 0,77
0,25 50-1000 12-1000 DT0,25(*/*)* 1,00
0,4 50-1000 12-1000 DT0,4(*/*)* 1,60
0,5 50-1000 12-1000 DT0,5(*/*)* 1,85
0,63 50-1000 12-1000 DT0,63(*/*)* 2,60
0,8 50-1000 12-1000 DT0,8(*/*)* 2,60
1,050-1000 12-1000DT1,0(*/*)* 3,50
1,3 50-1000 24-1000 DT1,3(*/*)* 4,00
1,6 50-1000 24-1000 DT1,6(*/*)* 5,00
2,0 50-1000 24-1000 DT2,0(*/*)* 6,30
2,5 50-1000 24-1000 DT2,5(*/*)* 7,00
3,2 50-1000 24-1000 DT3,2(*/*)* 10,50
4,0 50-1000 24-1000 DT4,0(*/*)* 11,00
5,050-1000 24-1000 DT5,0(*/*)* 13,00
6,350-1000 24-1000 DT6,3(*/*)* 15,00
8,0950-1000 24-1000 DT8,0(*/*)* 16,00
10 11,250-1000 24-1000 DT10,0(*/*)* 27,00

1) Nennleistung bei Einsatz nach Isolierstoffklasse B (130°C) oder Isolierstoffklasse F (155 °C)
2) Die Berechnungsmethodik des Materialpreiszuschlags wird in Punkt 2.1 der AGB erläutert

Typ Gesamt-
gewicht		 Leer-
lauf-
verluste		 Kurz-
schluss-
verluste		 Kurz-
schluss-
spannung		 Wirkungs-

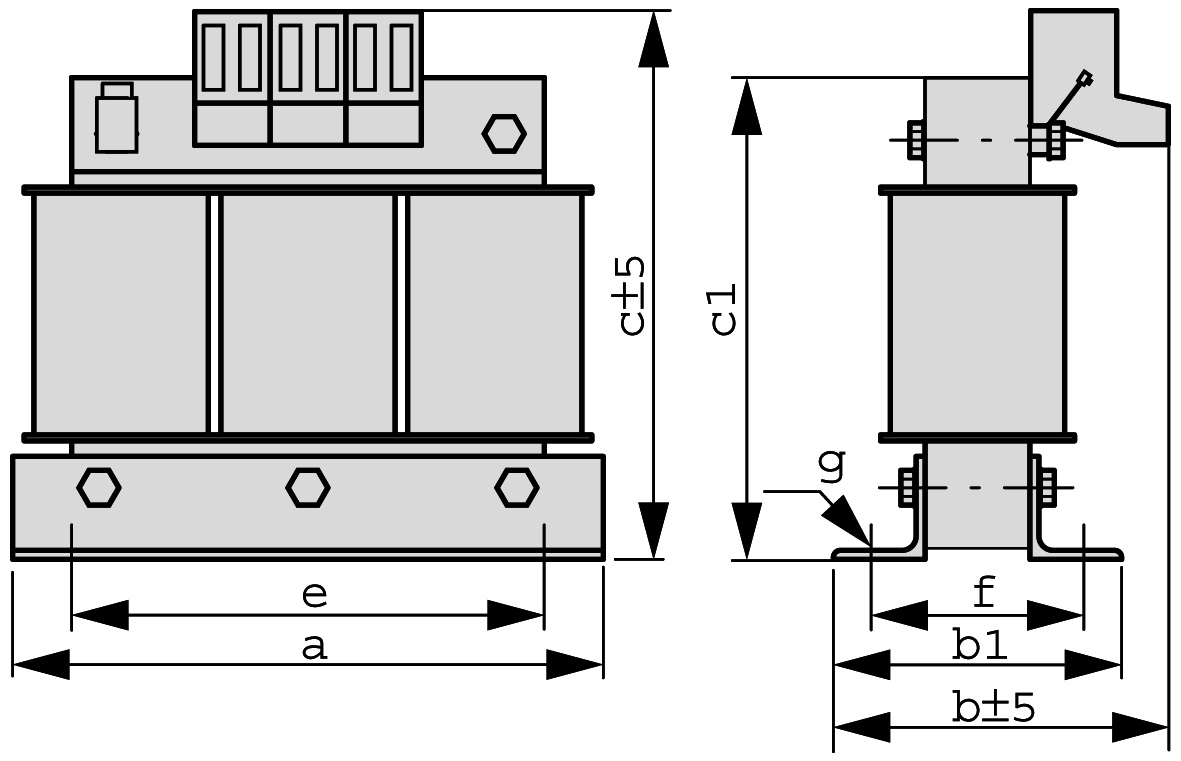

grad		 a b c b c b c b c b c e f ø g b1 c1
kg W W % 18,5 V 24 V 42 V 110 V 230 V
DT0,1 0,9 6 18 14,8 0,81 105 67 121 67 121 67 121 67 121 67 121 80 50 5 x 8 66 82
DT0,16 1,9 8 30 15,5 0,82 125 62 137 62 137 62 137 62 137 62 137 100 45 5 x 8 61 102
DT0,25 2,5 12 35 10,9 0,85 125 72 137 72 137 72 137 72 137 72 137 100 55 5 x 8 71 102
DT0,4 3,6 16 45 10,1 0,88 155 77 160 77 160 77 160 77 160 77 160 130 57 8 x 12 77 128
DT0,5 5,1 22 40 6,7 0,9 155 92 160 92 160 92 160 92 160 92 160 130 72 8 x 12 92 128
DT0,63 6,1 23 50 7 0,9 190 82 182 82 182 82 182 82 182 82 182 170 58 8 x 12 82 155
DT0,8 7,5 30 50 5,8 0,91 190 105 186 92 186 92 182 92 182 92 182 170 68 8 x 12 92 155
DT1,0 8,9 35 55 5,1 0,92 190 115 186 115 186 102 182 102 182 102 182 170 78 8 x 12 102 155
DT1,3 11 49 70 5,1 0,93 210 115 203 115 203 107 199 107 199 107 199 175 87 8 x 12 107 174
DT1,6 12,9 57 70 4,1 0,93 210 125 203 125 203 125 203 117 199 117 199 175 97 8 x 12 117 174
DT2,0 20,1 63 85 3,9 0,93 240 136 278 117 278 117 231 107 227 107 227 185 85 10 x 18 107 208
DT2,5 22,4 74 95 3,6 0,94 240 146 278 146 278 127 231 117 227 117 227 185 95 10 x 18 117 208
DT3,2 27,7 35 135 4,2 0,94 300 133 332 133 332 109 278 106 274 106 274 224 78 10 x 18 106 260
DT4,0 31 41 130 3,2 0,96 300 180 274 149 274 125 278 125 278 122 274 224 94 10 x 18 122 260
DT5,0 39,6 60 145 2,2 0,97 300 205 274 205 274 174 332 150 278 147 274 224 119 10 x 18 147 260
DT6,3 45 63 145 1,8 0,97 300 220 274 220 274 189 332 165 278 162 274 224 134 10 x 18 162 260



Typ Gesamt-
gewicht		 Leer-
lauf-
verluste		 Kurz-
schluss-
verluste		 Kurz-
schluss-
spannung		 Wirkungs-
grad		 a b b1 c c1 e f ø g
kg W W %
DT8 55 70 240 3,4 0,97 390 184 152 384 310 350 126 10 x 18
DT10 70 64 260 3,0 0,97 390 199 167 384 310 350 141 10 x 18
