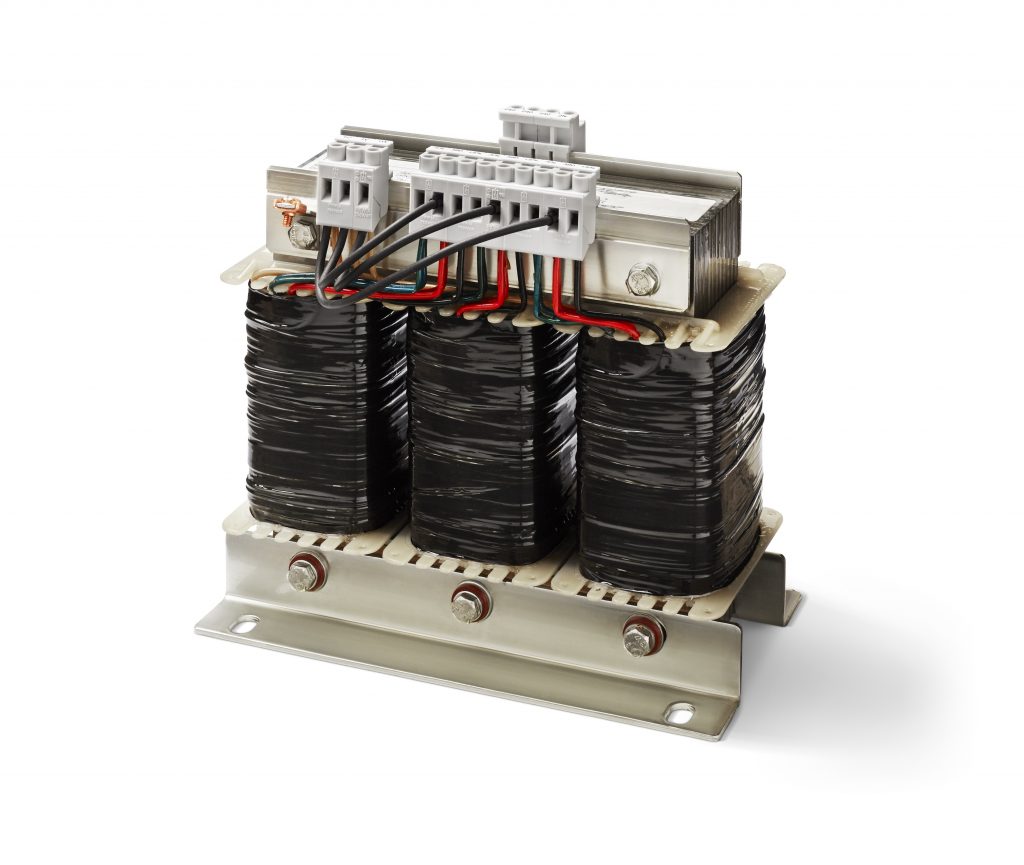

· IEC/EN 61558-2-2 / 2-4 / 2-6
· UL 5085-2
· CSA 22.2 No. 66
· Steuerstromkreis
· Schutztrennung
· PELV-Stromkreis (Schutzkleinspannung)
· FELV-Stromkreis (Funktionskleinspannung)
· IEC/EN 60204-1
· getrennte Wicklungen
· Isolierstoffklasse B
· Umgebungstemperatur –25 bis 40 °C
· Klemmenanschluss (<=115 A)
· Frequenz 50/60 Hz
· ±5 % Anzapfung auf der Primärseite
· gewünschter Typ
· gewünschte Nenneingangsspannung 200V
· gewünschte Nennausgangsspannung 18,5V
· gewünschte Schaltgruppe Dy(n)5
Die korrekte Typenbezeichnung lautet DTI0,1(200/18,5)Dy(n)5
Die eindeutige Artikelnummer zu Ihrer Konfiguration wird von trafomodern im Angebots- bzw. Auftragsfall vergeben.
Technische Anmerkungen
Hinweise:
Transformatoren mit den Nennausgangsspannungen 18,5 V bis 42 V können nach IEC/EN 61 558 als Sicherheitstransformatoren verwendet werden.
- UL/CSA nur bis 600 V (inkl. Anzapfung)
- CUR nach UL-File XPTQ2. bzw. XPTQ8. E168819 (Transformers, General Purpose – Component bzw. Transformers, General Purpose Certified for Canada – Component, Baumusterprüfung)
Die Typenbezeichnung muss bei der Bestellung um folgende Angaben ergänzt werden:
- DTI0,1(*/*)
- 1. Platzhalter ≙ Nenneingangsspannung
- 2. Platzhalter ≙ Nennausgangsspannung
- 3. Platzhalter ≙ Schaltgruppe
CAD-Daten
Nennleistung kVA | Kurzzeitleistung kVA | Nenneingangsspannung 1) V (wählbar) | Nennausgangsspannung 1) V (wählbar) | Typ | Preis pro Stück Euro | Cu-Zahl 1) |
---|---|---|---|---|---|---|
0,1 | 0,2 | 200 ± 5 % | 18,5 | DTI0,1(*/*)* | Preis auf Anfrage | 0,55 |
0,16 | 0,32 | 230 ± 5 % | 24 | DTI0,16(*/*)* | 0,70 | |
0,25 | 0,5 | 400 ± 5 % | 42 | DTI0,25(*/*)* | 1,00 | |
0,4 | 0,8 | 415 ± 5 % | 110 | DTI0,4(*/*)* | 1,10 | |
0,5 | 1 | 440 ± 5 % | 200 | DTI0,5(*/*)* | 1,40 | |
0,63 | 1,38 | 500 ± 5 % | 230 | DTI0,63(*/*)* | 1,60 | |
1 | 2,2 | 690 ± 5 % | 400 | DTI1,0(*/*)* | 2,90 | |
1,6 | 3,5 | DTI1,6(*/*)* | 4,40 | |||
2 | 4,4 | DTI2,0(*/*)* | 6,50 | |||
2,5 | 5,5 | DTI2,5(*/*)* | 8,60 | |||
4 | 6,2 | DTI4,0(*/*)* | 9,50 | |||
6,3 | 15,7 | DTI6,3(*/*)* | 12,00 |
1) Die Berechnungsmethodik des Materialpreiszuschlags wird in Punkt 2.1 der AGB erläutert
Typ | Gesamt- gewicht |
Leer- lauf- verluste |
Kurz- schluss- verluste |
Kurz- schluss- spannung |
Wirkungs- grad |
a | b | c | b | c | b | c | b | c | b | c | e | f | ø g | b1 | c1 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
kg | W | W | % | 18,5 V | 24 V | 42 V | 110 V | 230 V | |||||||||||||
DTI0,1 | 1,9 | 5 | 28 | 15 | 0,75 | 125 | 62 | 137 | 62 | 137 | 62 | 137 | 62 | 137 | 62 | 137 | 100 | 45 | 8x 5 | 61 | 102 |
DTI0,16 | 2,5 | 8 | 20 | 9,5 | 0,85 | 125 | 72 | 137 | 72 | 137 | 72 | 137 | 72 | 137 | 72 | 137 | 100 | 55 | 8 x 5 | 71 | 102 |
DTI0,25 | 3,6 | 11 | 25 | 8,5 | 0,88 | 155 | 77 | 160 | 77 | 160 | 77 | 160 | 77 | 160 | 77 | 160 | 130 | 57 | 8 x 12 | 77 | 128 |
DTI0,4 | 5,1 | 15 | 40 | 8 | 0,88 | 155 | 92 | 160 | 92 | 160 | 92 | 160 | 92 | 160 | 92 | 160 | 130 | 72 | 8 x 12 | 92 | 128 |
DTI0,5 | 6,1 | 20 | 35 | 6 | 0,9 | 190 | 82 | 182 | 82 | 182 | 82 | 182 | 82 | 182 | 82 | 182 | 170 | 58 | 8 x 12 | 82 | 155 |
DTI0,63 | 8,9 | 25 | 50 | 5,5 | 0,9 | 190 | 102 | 182 | 102 | 182 | 102 | 182 | 102 | 182 | 102 | 182 | 170 | 78 | 8 x 12 | 102 | 155 |
DTI1,0 | 12,9 | 35 | 50 | 4 | 0,92 | 210 | 125 | 203 | 125 | 203 | 117 | 199 | 117 | 199 | 117 | 199 | 175 | 97 | 8 x 12 | 117 | 174 |
DTI1,6 | 18,5 | 55 | 60 | 3 | 0,93 | 230 | 127 | 222 | 127 | 222 | 127 | 222 | 114 | 218 | 114 | 218 | 176 | 95 | 7 x 13 | 114 | 198 |
DTI2,0 | 22,4 | 60 | 75 | 3,5 | 0,94 | 240 | 146 | 278 | 127 | 231 | 127 | 231 | 117 | 227 | 117 | 227 | 185 | 95 | 10 x 18 | 117 | 208 |
DTI2,5 | 29,3 | 80 | 85 | 2,5 | 0,94 | 265 | 161 | 298 | 161 | 298 | 140 | 249 | 132 | 245 | 132 | 245 | 200 | 102 | 10 x 18 | 132 | 228 |
DTI4,0 | 39,6 | 60 | 100 | 2 | 0,96 | 300 | 205 | 274 | 174 | 332 | 150 | 278 | 150 | 278 | 147 | 274 | 224 | 119 | 10 x 18 | 147 | 260 |
DTI6,3 | 50,2 | 58 | 170 | 2 | 0,96 | 300 | 231 | 274 | 231 | 274 | 200 | 332 | 176 | 278 | 173 | 274 | 224 | 145 | 10 x 18 | 173 | 260 |
Maßangaben in mm
1) Es gelten die Maße der höheren Nennspannung
2) Klemmen < 25 A
3) Anschlussfahnen > 63 A
