DTUSP – Dreiphasen-Spartransformatoren



Geprüft und gebaut nach

· IEC/EN 61558-1, -2-13
· UL 5085-1/2
· CSA 22.2 No. 66

Typische Anwendung

· Spannungsanpassung

Basisausstattung

· Isolierstoffklasse H (180°)
· Umgebungstemperatur –25 bis 40°C
· Klemmenanschluss (≤380A)
· Frequenz 50/60 Hz
· Schaltgruppe Yna0
· Sternpunktbelastung max. 10 % des Nennstroms
· Wicklung: Kupfer (Aluminium auf Anfrage)

Weiteres verfügbares Zubehör

· Gehäuse IP23
· Zusatzanzapfung
· Zusatzwicklung
· Temperaturüberwachung

Bestellbeispiel

Die Typenbezeichnung muss bei der Bestellung um folgende Angaben ergänzt werden:
DTUSP8,0(*/*)*
1. Platzhalter ≙ Nenneingangsspannung
2. Platzhalter ≙ Nennausgangsspannung
3. Platzhalter ≙ Schaltgruppe

· gewünschter Typ DTUSP8,0
· gewünschte Nenneingangsspannung 400V
· gewünschte Nennausgangsspannung 230V
· gewünschte Schaltgruppe YNa0

Die korrekte Typenbezeichnung lautet DTUSP8,0(400/230) YNa0

Berechnungsbeispiel für den Strom:
Sn = Styp / (1-Umin / Umax)
I = S / (U x √3)

z.B.: Styp = 8kVA, U1 = 3 x 400V, U2= 3x 230V
Sn = 8000VA / (1 – 230V / 400V)) = 18823,5VA
I = 18823,5VA / 230V x √3 = 47,3A
-> Fig. 1/ Spalte: >0 – 55 A

Größere Leistungen auf Anfrage.

Die eindeutige Artikelnummer zu Ihrer Konfiguration wird von trafomodern im Angebots- bzw. Auftragsfall vergeben.

Technische Anmerkungen

Hinweise:

  • CUR nach UL-File XPTQ2.E168819 (Industrial Transformers, General Purpose – Component)
  • CUR nach UL-File XPTQ8.E168819 (Industrial Transformers, General Purpose Certified for Canada – Component)

CAD-Daten

anzeigen

Nennleistung
kVA		Nenneingangsspannung 1)
V (wählbar) 		Nennausgangsspannung 1)
V (wählbar) 		Typ Preis Cu-Zahl 2)
8 100-750 (600) 100-750 (600) DTUSP8,0(*/*)* Preis auf Anfrage12
10 DTUSP10(*/*)* 15
12,5 DTUSP12,5(*/*)* 20
16 DTUSP16(*/*)* 25
20 DTUSP20(*/*)* 30
25 DTUSP25(*/*)* 35
32 DTUSP32(*/*)* 40
40DTUSP40(*/*)* 45
50DTUSP50(*/*)* 50
63 DTUSP63(*/*)* 55
80 DTUSP80(*/*)* 60
100 DTUSP100(*/*)* 75
125 DTUSP125(*/*)* 85
160 DTUSP160(*/*)* 125
200 DTUSP200(*/*)* 160
250DTUSP250(*/*)* 180
315DTUSP315(*/*)* 210
400 120-750 (600) 120-750 (600) DTUSP400(*/*)* 290
500DTUSP500(*/*)*370

1) EN/CSA bis 750V, UL bis 600V
2) Die Berechnungsmethodik des Materialpreiszuschlags wird in Punkt 2.1 der AGB erläutert

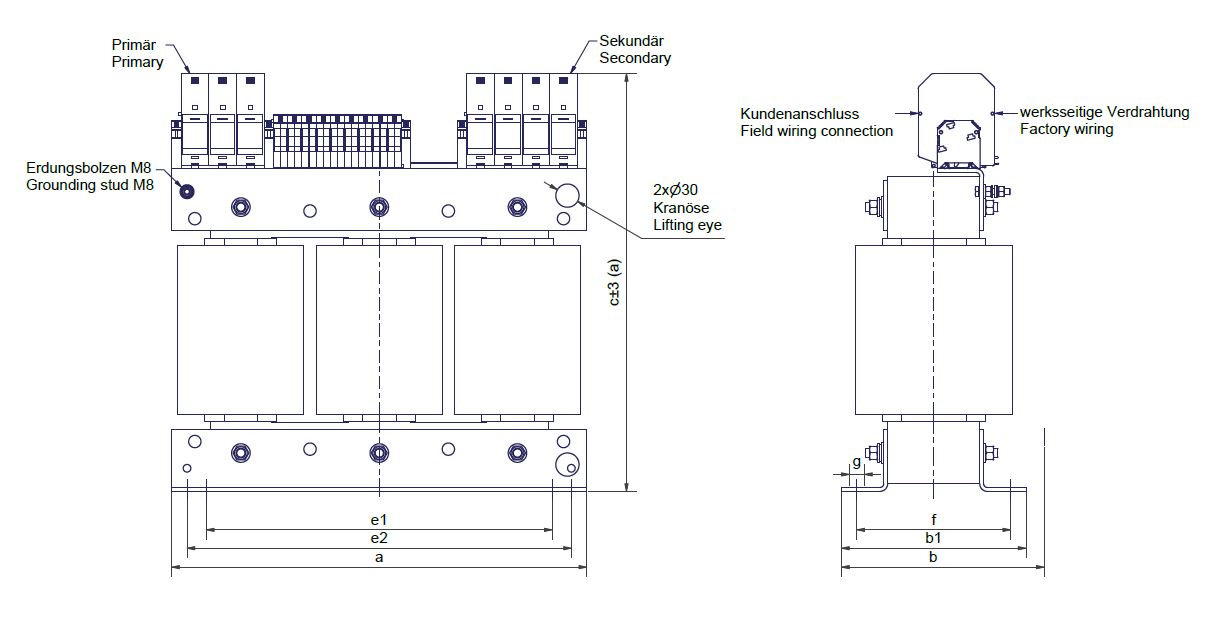

DTU 8,0 – 125 / 0 – 380A

Typ Gesamt-
gewicht		 Leer-
lauf-
verluste		 Kurz-
schluss-
verluste 1)		 Kurz-
schluss-
spannung		 Wirkungs-
grad		 a 3) b1 e1 e2 f g c b 2) c b 2) c b 2) c b 2) c b 2)
kg W W % 0-55A >55-115A >115-150A >150-220A >220-380A
DTUSP8,0 50 59 317 *) 0,95 300 162 224 – 134 10×18 316 180 332 200 340 210 360 230 – –
DTUSP10 55 65 372 *) 0,96 300 173 224 – 145 10×18 316 190 332 210 340 220 360 240 – –
DTUSP12,5 65 73 581 *) 0,95 390 168 350 – 142 10×18 357 200 373 220 381 220 401 250 434 250
DTUSP16 80 85 646 *) 0,95 390 183 350 – 157 10×18 357 215 373 230 381 240 401 260 434 260
DTUSP20 100 111 801 *) 0,95 450 188 350 400 158 13×20 417 220 433 240 441 240 461 270 494 270
DTUSP25 125 134 1175 *) 0,95 540 200 450 500 160 14×20 467 230 483 250 491 260 511 280 544 280
DTUSP32 150 144 1411 *) 0,95 540 220 450 500 180 14×20 467 250 483 270 491 280 511 300 544 300
DTUSP40 175 196 1397 *) 0,96 540 240 450 500 200 14×20 467 270 483 290 491 300 511 320 544 320
DTUSP50 210 245 1471 *) 0,97 540 270 450 500 230 14×20 467 300 483 320 491 330 511 350 544 350
DTUSP63 230 262 2619 *) 0,95 690 240 575 650 240 14×20 – – 553 310 561 320 581 340 614 340
DTUSP80 280 322 2661 *) 0,96 690 270 575 650 230 14×20 – – 553 340 561 350 581 370 614 370
DTUSP100 320 353 3761 *) 0,96 720 240 575 675 200 14×20 – – 703 310 711 320 731 340 764 340
DTUSP125 380 469 3925 *) 0,97 720 270 575 675 230 14×20 – – – – 711 350 731 370 764 370

1) angegebene Kurzschlussverluste sind Warmverluste bei 145°
2) Raumbedarfsmaß für werksseitige Verdrahtung
3) für Step-Lap-Transformatoren: Abmessungen + 10 mm
*) Abhängig vom Spannungsverhältnis



DTU 8,0 – 125 / >380 – 950A

Typ Gesamt-
gewicht		 Leer-
lauf-
verluste		 Kurz-
schluss-
verluste 1)		 Kurz-
schluss-
spannung		 Wirkungs-
grad		 a 3) b1 e1 e2 f g c b 2) c b 2)
kg W W % >380-600A >600-950A
DTUSP8,0 50 59 317 *) 0,95 300 162 224 – 134 10×18 – – – –
DTUSP10 55 65 372 *) 0,96 300 173 224 – 145 10×18 – – – –
DTUSP12,5 65 73 581 *) 0,95 390 168 350 – 142 10×18 – – – –
DTUSP16 80 85 646 *) 0,95 390 183 350 – 157 10×18 – – – –
DTUSP20 100 111 801 *) 0,95 450 188 350 400 158 13×20 385 300 – –
DTUSP25 125 134 1175 *) 0,95 540 200 450 500 160 14×20 425 310 – –
DTUSP32 150 144 1411 *) 0,95 540 220 450 500 180 14×20 425 330 – –
DTUSP40 175 196 1397 *) 0,96 540 240 450 500 200 14×20 425 350 – –
DTUSP50 210 245 1471 *) 0,97 540 270 450 500 230 14×20 425 380 – –
DTUSP63 230 262 2619 *) 0,95 690 240 575 650 240 14×20 490 370 500 390
DTUSP80 280 322 2661 *) 0,96 690 270 575 650 230 14×20 490 400 500 420
DTUSP100 320 353 3761 *) 0,96 720 240 575 675 200 14×20 635 370 645 390
DTUSP125 380 469 3925 *) 0,97 720 270 575 675 230 14×20 635 400 645 410

1) angegebene Kurzschlussverluste sind Warmverluste bei 145°
2) Raumbedarfsmaß für werksseitige Verdrahtung
3) für Step-Lap-Transformatoren: Abmessungen + 10 mm
*) Abhängig vom Spannungsverhältnis

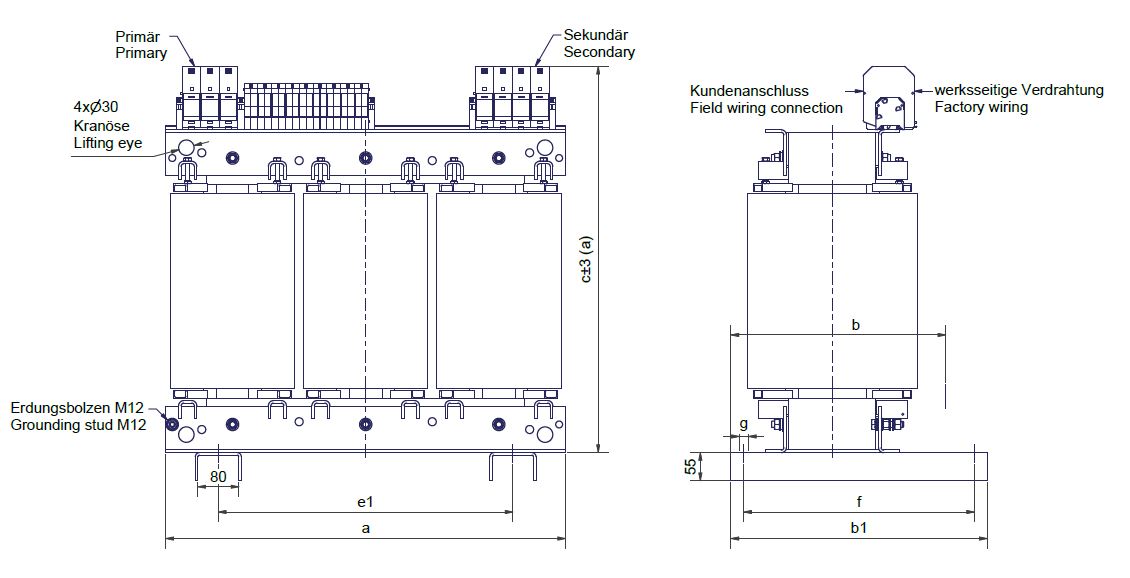

DTU 160 – 500 / 150 – 380A

Typ Gesamt-
gewicht		 Leer-
lauf-
verluste		 Kurz-
schluss-
verluste 1)		 Kurz-
schluss-
spannung		 Wirkungs-
grad		 a 3) b1 e1 f g c b 2) c b 2)
kg W W % >150-220A >220-380A
DTUSP160 480 507 4220 *) 0,97 780 500 575 450 18 721 450 754 450
DTUSP200 570 577 4684 *) 0,97 780 500 575 450 18 721 490 754 490
DTUSP250 680 698 6775 *) 0,97 900 500 705 450 18 – – 874 460
DTUSP315 810 857 7622 *) 0,97 900 500 705 450 18 – – 874 510
DTUSP400 1040 1061 8230 *) 0,98 1050 500 705 450 18 – – – –
DTUSP500 1240 1260 8284 *) 0,98 1050 500 705 450 18 – – – –

1) angegebene Kurzschlussverluste sind Warmverluste bei 145°
2) Raumbedarfsmaß für werksseitige Verdrahtung
3) für Step-Lap-Transformatoren: Abmessungen + 10 mm
*) Abhängig vom Spannungsverhältnis



DTU 160 – 500 / >380 – 1975A

Typ Gesamt-
gewicht		 Leer-
lauf-
verluste		 Kurz-
schluss-
verluste 1)		 Kurz-
schluss-
spannung		 Wirkungs-
grad		 a 3) b1 e1 f g c b 2) c b 2) c b 2) c b 2) c b 2)
kg W W % >380-600A >600-950A >950-1305A >1305-1645A >1645-1975A
DTUSP160 480 507 4220 *) 0,97 780 500 575 450 18 635 500 645 510 665 510 – – – –
DTUSP200 570 577 4684 *) 0,97 780 500 575 450 18 635 530 645 550 665 550 – – – –
DTUSP250 680 698 6775 *) 0,97 900 500 705 450 18 745 500 755 510 775 510 795 510 – –
DTUSP315 810 857 7622 *) 0,97 900 500 705 450 18 745 530 755 560 775 560 795 560 – –
DTUSP400 1040 1061 8230 *) 0,98 1050 500 705 450 18 910 500 920 510 940 510 960 510 960 510
DTUSP500 1240 1260 8284 *) 0,98 1050 500 705 450 18 910 540 920 560 940 560 960 560 960 560

1) angegebene Kurzschlussverluste sind Warmverluste bei 145°
2) Raumbedarfsmaß für werksseitige Verdrahtung
3) für Step-Lap-Transformatoren: Abmessungen + 10 mm
*) Abhängig vom Spannungsverhältnis
