STENE – Einphasen Steuertransformatoren



Geprüft und gebaut nach

· IEC/EN 61558-2-2 / -2-4 / -2-6
· UL 5085-2
· CSA 22.2 No. 66

Typische Anwendung

· Steuerstromkreis
· Schutztrennung
· PELV-Stromkreis (Schutzkleinspannung)
· FELV-Stromkreis (Funktionskleinspannung)

Einsetzbar nach

· IEC/EN 60204-1

Basisausstattung

· getrennte Wicklungen
· Isolierstoffklasse B
· Umgebungstemperatur –25 bis 40 °C
· Klemmenanschluss (<=115A) · Frequenz 50/60 Hz · Klemmen auf einer Seite ausgeführt

Weiteres verfügbares Zubehör

· Gehäuse IP23
· Zusatzanzapfung
· Zusatzwicklung
· Temperaturüberwachung
· Schirmwicklung
· Tropenfeste Ausstattung

Technische Anmerkungen

Hinweise:

  • Schirmwicklung bedeutet eine zusätzliche Abschirmung zwischen Primär- und Sekundärseite
  • CUR nach UL-File XPTQ2.E168819 (Industrial Transformers, General Purpose – Component)
  • CUR nach UL-File XPTQ8.E168819 (Industrial Transformers, General Purpose Certified for Canada – Component)

CAD-Daten

anzeigen

Nennleistung kVA Kurzzeitleistung kVA Nenneingangsspannung 2) V (wählbar) Nennausgangsspannung 2) V (wählbar) 2) Typ Preis pro Stück Euro Cu-Zahl 1)
0,063 0,16 100 - 690 12 - 525 STENE0,063(*/*) Preis auf Anfrage0,18
0,1 0,26 STENE0,1(*/*) 0,22
0,16 0,41 STENE0,16(*/*) 0,32
0,2 0,50 STENE0,2(*/*) 0,49
0,25 0,63 STENE0,25(*/*) 0,61
0,32 0,80 STENE0,32(*/*) 0,82
0,4 1,15 STENE0,4(*/*) 0,89
0,5 1,50 24 - 525 STENE0,5(*/*) 0,96
0,63 1,90 STENE0,63(*/*) 1,49
0,8 2,60 STENE0,8(*/*) 1,68
1 3,70 STENE1,0(*/*) 1,55
1,3 4,50 STENE1,3(*/*) 2,89
1,6 5,00 STENE1,6(*/*) 2,50
2 7,10 STENE2,0(*/*) 3,18
2,5 7,90 STENE2,5(*/*) 4,30
3 11,70 STENE3,0(*/*) 4,41
4 16,80 STENE4,0(*/*) 5,82

1) Die Berechnungsmethodik des Materialpreiszuschlags wird in Punkt 2.1 der AGB erläutert

2) Andere Spannungskombinationen auf Anfrage

Typ Gesamt-
gewicht		 Leerlauf-
verluste		 Kurz-
schluss-
verluste		 Kurz-
schluss-
spannung		 Wirkungs-
grad		 a b c b c b c b c b c e f ø g b1 c1
kg W W % 12 V 24 V 42 V 100 V 125-525 V
STENE0,063 1,4 7,5 5,7 8 0,82 84 68 93 68 93 68 93 68 93 68 93 64 47,5 4,8 x 8 60 74,5
STENE0,1 1,9 9,2 8,1 7,5 0,84 84 82 93 82 93 82 93 82 93 82 93 64 61,5 4,8 x 8 74 74,5
STENE0,16 2,3 9,6 12 7 0,87 84 91 93 91 93 91 93 91 93 91 93 64 70,5 4,8 x 8 83 74,5
STENE0,2 2,8 9,7 14,7 6,9 0,88 105 82 111 82 111 82 111 82 111 82 111 80,5 63 5,8 x 12 80 94
STENE0,25 3,4 9,4 17,2 6,4 0,9 105 107 115 90 111 90 111 90 111 90 111 80,5 72 5,8 x 12 89 94
STENE0,32 4 15,3 21 6,1 0,89 120 104 125 88 121 88 121 88 121 88 121 90 68 5,8 x 12 86 105,5
STENE0,4 5 15,6 21,6 5,2 0,91 120 116 125 100 121 100 121 100 121 100 121 90 80 5,8 x 12 98 105,5
STENE0,5 6,5 26,6 20,7 4,2 0,9 120 – – 136 125 120 121 120 121 120 121 90 100 5,8 x 12 118 105,5
STENE0,63 7,5 24,8 24,2 4 0,92 150 – – 118 149 107 145 107 145 107 145 122 82 7 x 15 104 131,5
STENE0,8 9,5 27,3 30,6 3,8 0,92 150 – – 135 149 124 145 124 145 124 145 122 99 7 x 15 121 131,5
STENE1,0 12,6 42,6 31,5 3,1 0,92 150 – – 161 149 161 149 150 145 150 145 122 125 7 x 15 147 131,5
STENE1,3 14,6 45,4 31 2,7 0,94 174 – – 145 164 145 164 138 160 138 160 135 110 7 x 15 135 151,5
STENE1,6 16,2 18,4 48,1 2,9 0,95 192 – – 1421) 242) 146 187 142 183 142 183 150 110 10 x 18 140 170
STENE2,0 19,1 21,6 49,6 2,7 0,96 192 – – 154   1) 242   1) 158 187 154 183 154 183 150 122 10 x 18 152 170
STENE2,5 24,3 24,5 51,1 2,4 0,96 192 – – 176   1) 242   1) 176   1) 242   1) 180 187 176   3) 1833) 150 144 10 x 18 174 170
STENE2,5 24,3 24,5 51,1 2,4 0,96 192 – – 176   1) 242   1) 176   1) 242   1) 180 187 1802) 1872) 150 144 10 x 18 174 170

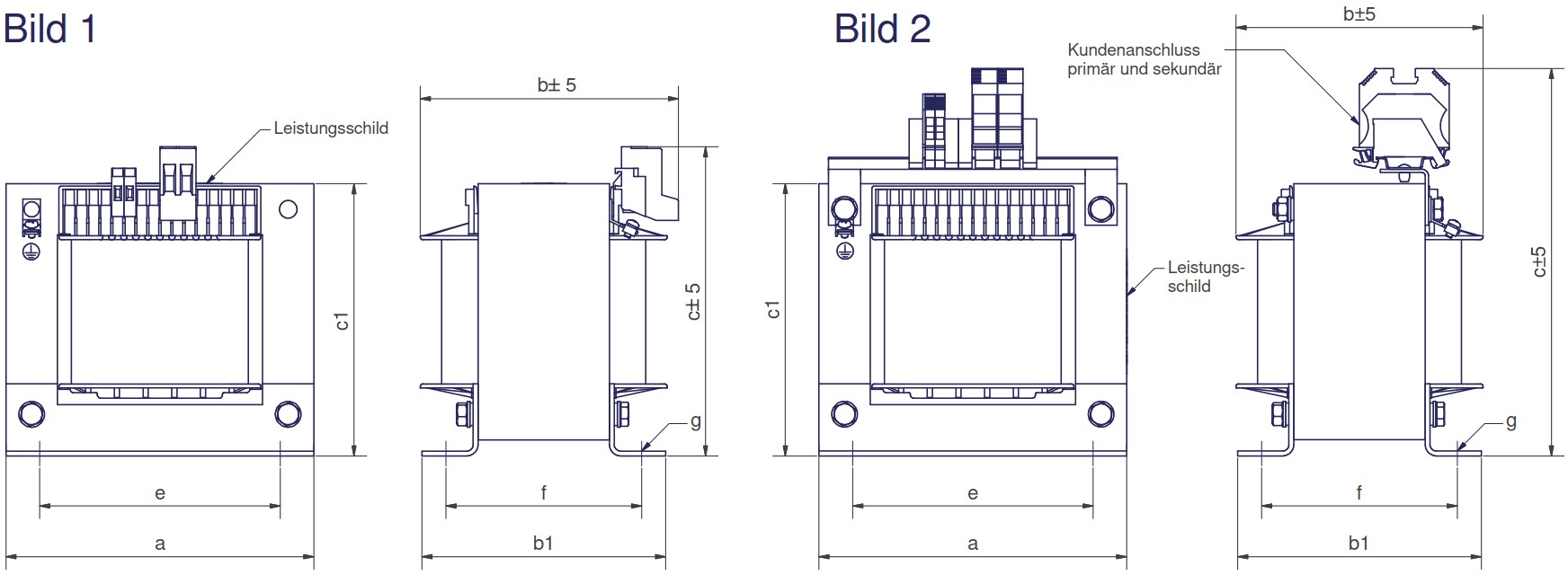

Maßangaben in mm
Abbildung 1

1) Abbildung 2
2) Eingangsspannung 100-120V ±5%
3) Eingangsspannung > 120-690V ±5%
